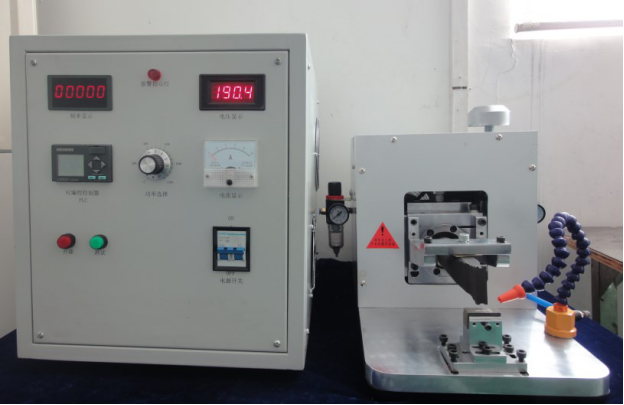

20K疊片電池超聲波焊接機
產品參數：
應用范圍：
u 聚合物電池正負極多層焊接
u 傳輸線
u 電線端子
u 連接器
u 電磁線圈
u 電池正負極多點焊接
主要特點
u 精密滑動軸承可以保證設備精確的移動和滿足最佳的焊接精度要求
u 采用PLC控制程序，時間更精確
u 可以精確調節的限位，能夠準確確定焊接的上下位置
u 焊頭的上下速度可以準確調節
u 焊接時間（超聲時間）可以準確調節
u 保持預壓時間可以準確調節
u 電源箱在電壓波動時可以保持穩定的振幅輸出
u 獨特的結構設計有效的將超聲能量傳動到焊頭上
u 選用鈦合金焊頭，優異的超聲傳遞，持久耐磨損
u 整體操作簡單焊接效率高，焊接質量好
u
功能特點
l 采用美國超聲波技術，微處理控制，自動頻率調諧，同時檢測電流,相位頻率；
l 時間采用LED數字顯示，時間更直觀、精確；
l 主要原件采用原裝進口，能量轉換利用效率高；
l 電路高有頻率偏移，電流過大雙重自動保護裝置，保證設備穩定性；
l 選用低成本高硬度可替換湯不換焊嘴，大大減少焊嘴的磨損，焊頭具有多個焊接面可以快捷安裝并使成本最低化，對設備的安裝、調試,操作簡單化。
焊接原理
超聲波金屬焊接機應用在電池業中有20-4KHz，其原理是利用超聲波高頻機械振動產生的能量對同種或異種的非鐵金屬材料進行焊接，在焊接過程中既不向工作傳遞電流也不向工作輸入高溫能量，只是在工件中以20-40KHz的高頻在其表面進行循環往復的振動，并對工件施加相應的壓力使工作間形成一種固態結合從而達到焊接的效果。特別是我公司最新獨立研制開發的高頻率（40KHz）超聲波金屬焊接機，焊接效率已達到國內先進水平。
20KHz規格參數：
|
名稱 |
大功率金屬超聲波 |
|
頻率 |
20KHZ |
|
功率 |
5000W |
|
需求電源 |
220VAC，50/60HZ |
|
需求氣源 |
0.4-0.8MPa |
|
氣缸缸徑 |
100mm |
|
氣缸行程 |
15mm |
|
用氣量 |
0.0785立方米（1L=0.001立方米） |
|
進氣接頭 |
快速接頭 |
|
焊接時間 |
可調（0.01s-10s） |
|
預壓時間 |
可調（0.02s-1s） |
|
頻率計算顯示 |
0.00-50000HZ |
|
頻率自動追蹤 |
范圍±20HZ |
|
溫度自動追蹤 |
內部功率管60°自動保護 |
|
EMI/EMC |
抗干擾能力強 |
|
焊接頭整體尺寸 |
550長X260寬X340高（mm） |
|
主機箱整體尺寸 |
540長*360寬*460高（mm） |
|
總重量 |
60Kg |
焊接工藝；
|
焊接材料 |
厚度 |
備注 |
|
多層疊片負極 |
5-60層加0.2的鎳片 |
|
|
多層疊片負極 |
5-60層加0.2的鋁片 |
|
|
鋁轉鎳 |
0.2跟0.2 |
|
2.1.2 設備使用成本
a， 超聲波上聲極花紋磨損保修四次，下聲極花紋磨損不作保修；
b， 腳踏開關使用次數≦200萬次一只；
c， 繼電器使用次數≦200萬次一只；
2.1.3 設備主要優點
a， 特殊鋼結構機頭：機械精密穩固，采用精密導柱鋼結構，抗扭力，保證快速穩定運動。夾式安裝方式，方便系統拆裝，機械鋼性比普通雙支點更優勝。客戶生產中效率比使用導軌及雙支點結構要快一倍以上，設備壽命保用十年以上。
b， 超聲波上下聲極（焊頭、底模），嚴格精選進口特殊模具鋼，耐磨、耐高溫，韌性好，機械剛性高，熱處理后變形小，超聲波輸出頻率一致性高，機械高頻位移振幅大、強勁、穩定，國際領先專業熱處理技術，花紋加工采用高精度冷磨加工，達到國際水平。
c， 發生器：電路采用國際先進全橋穩壓電路，并加以優化，做到恒壓輸出。電壓波動可工作范圍：170～260V波動期間不影響輸出功率和工作頻率；已經達到國際同類產品的技術水平。
d， 焊接效果：焊接牢固，內阻低，不虛焊、不振粉、不振裂極耳極片，金屬與金屬之間的殘留焊面達80%以上。焊接后的表面平整，無褶皺，背面無凸起的毛刺，焊點飽滿清晰，牢固可靠，焊點位置不破裂。
